产品特性： 高效率在线双变换技术，50%负荷使用时效率高达96%以上 该系列模块化UPS采用集中旁路供电，提升了旁路的供电能力 高扩展性及完整的输出功率因数，可提供100%的输出功率（KVA=千瓦） 电池电压可以设置从30到50只每组 高过载能力，过载110%支持60分钟，120%个10分钟，过载150%支持1分钟。 EPO紧急安全关机功能，可外接 EPO 按键，也可设置远程紧急关机（REPO）功能。
型号 | BSM33200 | BSM33300 | BSM33400 | BSM33500 | BSM33600 | |||||
额 定 容 量 | 机柜（VA/W） | 50k-200k / 50k-200k | 50k-300k / 50k-300k | 50k-400k / 50k-400k | 50k-500k / 50k-500k | 50k-600k / 50k-600k | ||||
模块（VA/W） | 50k / 50k | |||||||||
最大模块 数量 | 4 | 6 | 8 | 10 | 12 | |||||
输入参数 | ||||||||||
主 路 输 入 | 额定输入 电压(Vac) | 380/400/415 | ||||||||
输入电压 范围(Vac) | 138～485Vac；305～485Vac不降额，138～305Vac线性降额 | |||||||||
接线制式 | 三相五线 | |||||||||
输入频率 范围(Hz) | 40-70 | |||||||||
输入功率 因素 | ≥0.99 | |||||||||
输入电流 谐波(THDi) | ≤3% (100%线性负载) | |||||||||
旁 路 输 入 | 额定输入 电压(Vac) | 380/400/415 | ||||||||
输入电压 范围(Vac) | 220上限：25%（可选+10%、+15%、+20%）230上限：20%（可选+10%、+15%） 240上限：15%（可选+10%）下限：-45%(可选-10%、-20%、-30%) | |||||||||
接线制式 | 三相五线 | |||||||||
旁路同步跟踪范围(Hz) | ±10% | |||||||||
Power Walking In | 支持 | |||||||||
旁路反灌 | 支持 | |||||||||
发电机接入 | 支持 | |||||||||
输出规格 | ||||||||||
电压(Vac) | 380/400/415±1% | |||||||||
功率因数 | 1 | |||||||||
频率(Hz) | 市电模式 | ±1%/±2%/±4%/±5%/±10%可设置 | ||||||||
电池模式 | (50/60±0.1%)Hz | |||||||||
波形 | 正弦波 | |||||||||
电流峰值比 | 3:1 | |||||||||
输出电压谐波(THDV) | ≤2% (100%线性负载)；≤3% (100%非线性负载) | |||||||||
切换时间(ms) | 0 | |||||||||
整机效率(%) | 95.5% | |||||||||
过载能力 | 110%负载，持续60min后转旁路；125%负载，持续10min后转旁路；150%负载，持续1min后转旁路； | |||||||||
电池 | ||||||||||
模块最大充电电流(A) | 20 | |||||||||
电池电压 | 可选电压: ±180V/±192V/±204V/±216V/±228V/±240/±252/±264/±276/±288/±300Vdc（30/32/34/36/38/40/42/44/46/48/50节）；（30节～50节可选，默认36节，36节和50节输出功率不降额；32节和34节输出功率降额至0.9；30节时输出功率降额至0.8) | |||||||||
环境 | ||||||||||
工作温度 | 0℃～40℃ | |||||||||
存储温度 | -25℃～55℃（不含电池） | |||||||||
湿度范围 | 0～95%（不凝露） | |||||||||
工作海拔高度 | < 1500m（超过1500m按GB/T 3859.2规定降额使用） | |||||||||
噪音（dB）（1米的距离） | <65dB | <68dB | <70dB | |||||||
其他功能 | ||||||||||
告警功能 | 过载、市电异常、UPS故障、电池欠压等多种告警功能 | |||||||||
保护功能 | 短路、过载、过温、电池欠压、输出过欠压、风扇故障报警、防雷、旁路反灌 | |||||||||
通讯功能 | CAN、RS485、网络接口、干接点、并机接口、LBS接口、智能插槽、温度传感器接口 | |||||||||
机械特性 | ||||||||||

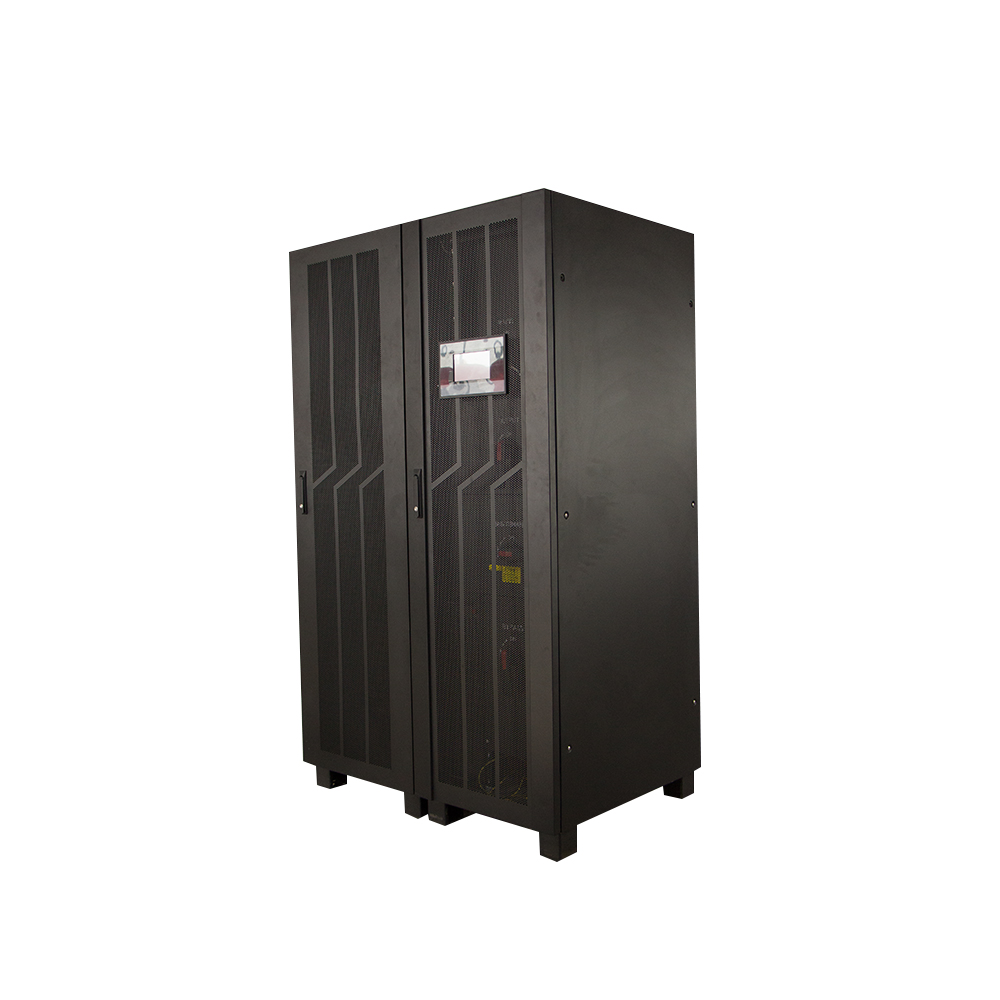

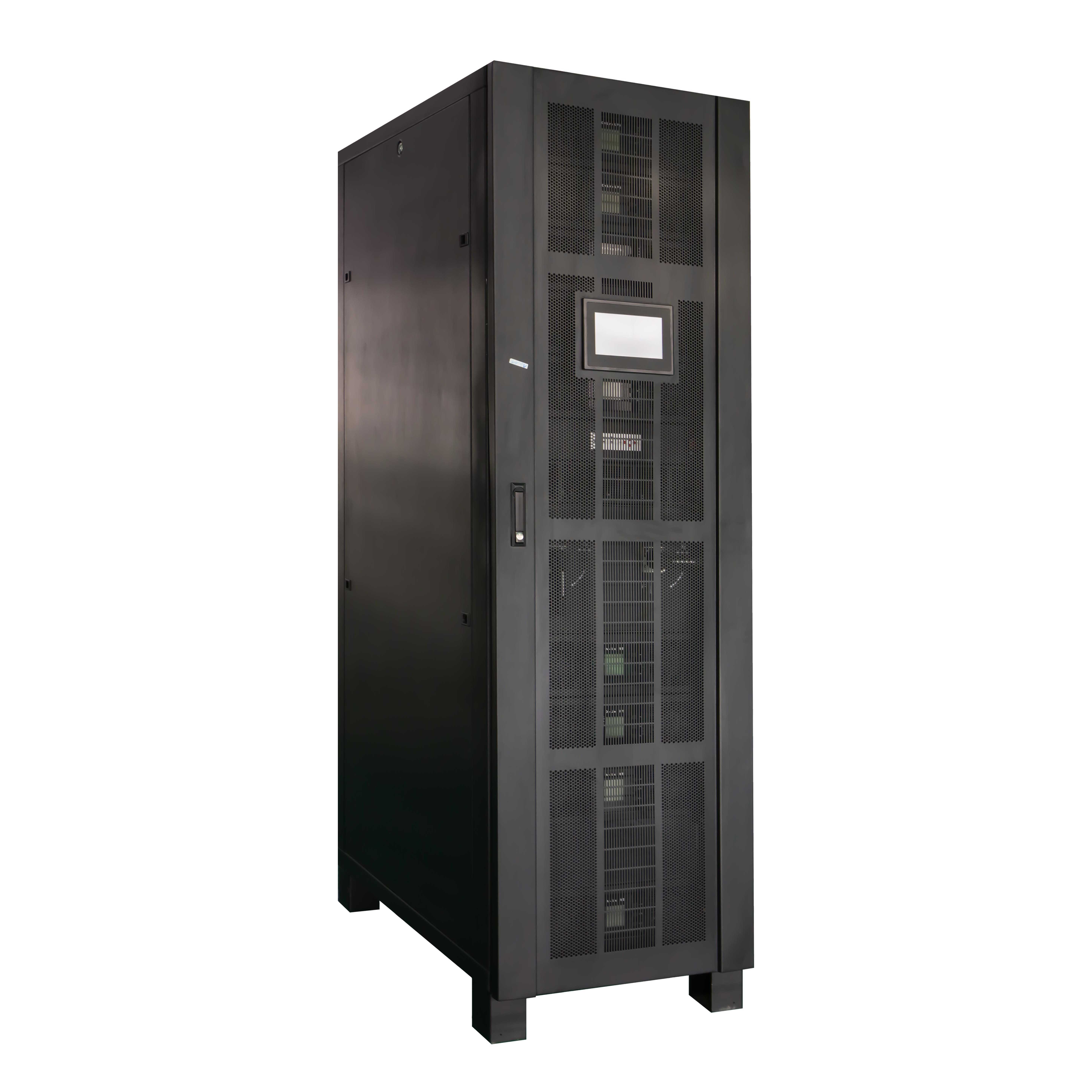

尺寸 （W×D×H）(mm) | UPS机柜 | 600×850×2000 | 1200×850×2000 | |||||||
模块 | 440×620×130 | |||||||||
净重(kg) | UPS机柜 | 230 | 260 | 600 | 650 | 720 | ||||
模块 | 32 | |||||||||
执行标准 | YD/T 2165-2010 | |||||||||
